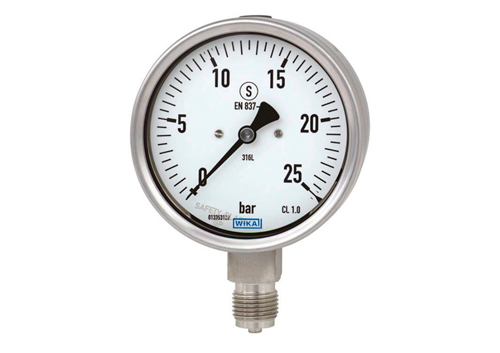

O manômetro de pressão é um dispositivo amplamente empregado na indústria para medir e monitorar a pressão em uma variedade de processos.
Sua utilidade se estende por diversos setores, desde a indústria química até a automobilística, desempenhando um papel crítico na garantia da segurança e eficiência operacional.
Este artigo aborda os fundamentos do funcionamento do manômetro de pressão, os diferentes tipos disponíveis, e concentra-se na interpretação de leituras precisas.
Além disso, veremos como esse instrumento versátil é aplicado em contextos industriais diversos, destacando sua relevância e impacto na engenharia e na produção industrial moderna. Fique com a gente!
Fundamentos do manômetro de pressão
O manômetro de pressão é projetado para medir a pressão de um fluido (líquido ou gás) em um sistema.
A pressão é definida como a força por unidade de área, e o manômetro é projetado para determinar essa força aplicada sobre uma superfície específica.
A leitura do manômetro é uma representação da pressão exercida pelo fluido.
Existem várias unidades de medida utilizadas para expressar a pressão nos manômetros, e a escolha da unidade depende da região geográfica e das preferências da indústria.
As unidades mais comuns incluem:
PSI (Pound per Square Inch):
É a pressão exercida por uma força de uma libra em uma área de uma polegada quadrada. É amplamente usado nos Estados Unidos e em algumas outras partes do mundo.
Bar:
É uma unidade de pressão do sistema internacional de unidades (SI) que representa 100.000 Pascals. É comumente usado em muitas partes da Europa e em todo o mundo.
Pascal (Pa):
É a unidade padrão de pressão no SI. Um Pascal é equivalente a uma força de um Newton aplicada sobre uma área de um metro quadrado. É usado em aplicações científicas e técnicas.
Além dessas, outras unidades como atmosferas (atm), milímetros de mercúrio (mmHg) e torr também são usadas em contextos específicos.
O funcionamento de um manômetro de pressão está fundamentado em princípios físicos específicos, como:
Princípio de Pascal
Esse princípio estabelece que uma mudança na pressão em um fluido incompressível (ou seja, que não pode ser comprimido) é transmitida igualmente em todas as direções.
Portanto, a pressão exercida em um ponto de um fluido é a mesma em todos os pontos desse fluido a uma profundidade constante.
Os manômetros de tubo de Bourdon, por exemplo, operam com base nesse princípio.
Deformação de Materiais
Muitos manômetros, como os manômetros de tubo Bourdon, usam materiais deformáveis, como tubos curvados, diafragmas ou membranas, que mudam de forma quando a pressão é aplicada.
A medição da pressão é feita ao avaliar a deformação desses materiais e convertê-la em uma leitura de pressão.
Lei de Boyle-Mariotte
Esta lei estabelece que, para uma quantidade fixa de gás a uma temperatura constante, o produto da pressão e do volume é uma constante.
Isso é relevante em manômetros que medem a pressão de gases, como o manômetro de mercúrio, que utiliza o princípio da coluna de líquido para medir a pressão do gás.
Esses princípios físicos subjacentes ao funcionamento do manômetro de pressão são essenciais para entender como esses dispositivos medem a pressão com precisão e confiabilidade em diversas aplicações industriais.
Tipos de manômetro de pressão
Existem vários tipos de manômetro de pressão, cada um projetado para atender a diferentes necessidades e aplicações específicas. Veremos a seguir alguns desses tipos:
Manômetro de Tubo Bourdon
Este é o tipo mais comum de manômetro de pressão. Consiste em um tubo curvado em forma de C ou espiral.
Quando a pressão é aplicada, o tubo tende a endireitar-se, e essa deformação é usada para medir a pressão.
Os manômetros de tubo Bourdon podem ser divididos em três tipos principais: C, espiral e helicoidal. Cada tipo tem características específicas para aplicações diferentes.
Manômetro de Diafragma
Os manômetros de diafragma usam um diafragma flexível para medir a pressão.
Quando a pressão é aplicada, o diafragma se deforma, e essa deformação é usada para calcular a pressão.
Esses manômetros são frequentemente usados em aplicações onde a pressão do fluido medido é corrosiva ou viscosa.
Manômetro de Coluna de Líquido
Este tipo de manômetro utiliza uma coluna de líquido, como mercúrio ou óleo, para medir a pressão.
A pressão do gás ou líquido a ser medido faz com que a coluna de líquido suba ou desça, e a altura da coluna é usada para determinar a pressão.
Manômetros de coluna de líquido são frequentemente usados em laboratórios e em aplicações de alta precisão.
Manômetro de Pistão e Cilindro
Este tipo de manômetro utiliza um pistão que se move em um cilindro quando a pressão é aplicada. A posição do pistão é usada para calcular a pressão.
Manômetros de pistão e cilindro são conhecidos por sua alta precisão e são frequentemente usados em aplicações de calibração.
Manômetro Digital
Os manômetros digitais utilizam sensores eletrônicos, como piezoeletricidade ou capacitância, para medir a pressão e exibem o valor em um display digital.
São utilizados em aplicações onde a leitura digital direta é preferida, e oferecem facilidade de leitura e recursos adicionais, como registro de dados.
Manômetro Diferencial
Os manômetros diferenciais medem a diferença de pressão entre dois pontos em um sistema. São comuns em sistemas de aquecimento, ventilação e ar condicionado (HVAC) e em aplicações de fluxo de fluido.
Manômetro de Vácuo
Projetado para medir pressões abaixo da pressão atmosférica, os manômetros de vácuo são usados em aplicações onde a pressão é subatmosférica, como em sistemas de vácuo industrial.
Manômetro de Pressão Absoluta
Estes manômetros medem a pressão em relação ao vácuo absoluto (zero absoluto), o que significa que eles levam em conta a pressão atmosférica como parte da leitura.
Manômetro de Pressão Manométrica
Estes manômetros medem a pressão em relação à pressão atmosférica local, não levando em consideração a pressão atmosférica em si.
Cada tipo de manômetro de pressão é adequado para diferentes condições de aplicação e faixas de pressão, e a escolha do tipo correto depende das necessidades específicas do sistema ou processo em que será utilizado.
Interpretação de leituras do manômetro de pressão
A interpretação das leituras de um manômetro de pressão é fundamental para obter informações precisas sobre o estado de um sistema ou processo.
Aqui estão as principais considerações para interpretar as leituras do manômetro:
Leitura das Escalas
A escala do manômetro é a representação gráfica das leituras de pressão. Ela geralmente consiste em números e marcas que indicam os valores de pressão.
Para fazer uma leitura precisa, observe a posição da agulha ou a marcação no líquido (no caso de manômetros de coluna de líquido) e determine o valor correspondente na escala.
Tenha em mente a unidade de medida da escala para garantir que você está interpretando corretamente a leitura.
Correção de Erros de Paralaxe
Erros de paralaxe podem ocorrer quando você não observa diretamente a escala do manômetro de um ângulo reto. Isso pode resultar em leituras imprecisas.
Para evitar erros de paralaxe, posicione-se de forma que seus olhos estejam nivelados com a escala do manômetro e olhe diretamente para a agulha ou marcação.
Conversão de Unidades de Medida (se necessário)
Se o manômetro estiver usando uma unidade de medida diferente daquela que você precisa, é importante converter a leitura para a unidade desejada.
Use fatores de conversão apropriados para realizar essa conversão. Por exemplo, para converter PSI em bar, você pode usar o fator de conversão 1 PSI = 0,0689476 bar.
Precisão na Leitura
A precisão é crucial ao interpretar as leituras do manômetro, especialmente em aplicações críticas.
Certifique-se de que o manômetro esteja calibrado e mantido corretamente para garantir leituras precisas.
Anote as leituras com o número apropriado de casas decimais, de acordo com a precisão do manômetro. Arredonde corretamente os valores.
Compreensão das Condições de Referência
Alguns manômetros de pressão são manômetros manométricos, que medem a pressão em relação à pressão atmosférica local.
Assegure-se de compreender as condições de referência (pressão atmosférica) e, se necessário, ajuste as leituras para a pressão absoluta, levando em consideração a pressão atmosférica.
Condições de Temperatura e Altitude
Em altitudes elevadas ou em condições de variação de temperatura significativa, a pressão atmosférica pode variar.
Isso pode afetar as leituras do manômetro. Considere essas condições ao interpretar as leituras, se aplicável.
Calibração Regular
Para manter a precisão das leituras ao longo do tempo, é essencial calibrar o manômetro de acordo com um programa de manutenção regular.
Essa medida ajuda a garantir que as leituras sejam confiáveis.
Considerações de Tolerância
Lembre-se de que todos os instrumentos têm uma tolerância associada à precisão. Entenda a faixa de tolerância do seu manômetro e leve isso em consideração ao avaliar as leituras.
Interpretar as leituras do manômetro de pressão requer atenção aos detalhes, conhecimento das unidades de medida e cuidados para evitar erros de paralaxe.
A precisão e a compreensão das condições de referência são cruciais para a interpretação adequada das leituras, especialmente em contextos industriais críticos.
Aplicações do manômetro de pressão em contextos industriais
O manômetro de pressão é uma ferramenta essencial em diversos setores industriais, desempenhando um papel crítico no monitoramento e controle de processos.
Confira alguns exemplos de como esse equipamento é utilizado em diferentes setores:
Indústria Química e Petroquímica
Na indústria química, manômetros são usados para monitorar a pressão em reatores químicos e tubulações, garantindo que as condições operacionais estejam dentro dos limites de segurança.
Em instalações petroquímicas, manômetros são cruciais para o controle de processos de produção de produtos químicos e petroquímicos, incluindo a destilação de petróleo bruto e a fabricação de plásticos e polímeros.
Indústria Automobilística
Na fabricação de automóveis, manômetros são usados para monitorar a pressão de fluidos como óleo, água e ar em motores e sistemas de transmissão.
Em oficinas de reparação automotiva, manômetros são empregados para verificar a pressão dos pneus e do sistema de ar condicionado, garantindo a segurança e o desempenho dos veículos.
Indústria Farmacêutica
Na produção de produtos farmacêuticos, manômetros são utilizados para controlar a pressão em reatores e sistemas de filtração, garantindo a qualidade e a eficácia dos medicamentos.
Em laboratórios farmacêuticos, manômetros são usados em equipamentos de análise e pesquisa para garantir que as condições sejam consistentes e precisas.
Indústria de Alimentos e Bebidas
Na indústria de alimentos, manômetros são empregados para monitorar a pressão em tanques de fermentação, pasteurização e envase.
Em cervejarias e vinícolas, manômetros são cruciais para controlar a pressão durante a fermentação e o engarrafamento, garantindo a qualidade das bebidas.
Indústria de Energia
Em usinas de energia, manômetros são usados para monitorar a pressão em caldeiras, turbinas a vapor e sistemas de geração de energia.
Em plantas de energia renovável, como usinas solares e eólicas, manômetros são utilizados em sistemas de controle de pressão de fluidos e gases.
Indústria Aeroespacial
Na indústria aeroespacial, manômetros são fundamentais em sistemas de propulsão de aeronaves e foguetes, garantindo que a pressão seja mantida dentro dos limites operacionais seguros.
Em laboratórios de testes e desenvolvimento aeroespacial, manômetros são usados para medir a pressão em ambientes de vácuo e simular condições espaciais.
Indústria de Semicondutores e Eletrônicos
Na fabricação de semicondutores e componentes eletrônicos, manômetros são empregados em câmaras de vácuo para controlar a pressão durante a deposição de filmes finos e outros processos críticos.
Em todos esses setores, o manômetro de pressão desempenha um papel crítico na garantia da segurança, qualidade e eficiência dos processos industriais.
Ele permite o monitoramento em tempo real das condições operacionais, ajudando a prevenir acidentes, otimizar a produção e manter a conformidade com os padrões regulatórios.
